成型時インサートナット
平目
HZE・HYE・SHE

成型時インサートとは「樹脂成型時に金型等にセットし使用するインサート」です。 この種のインサートの形状はお客さまの金型形状に影響を受けることが多いため､規格化していませんが、「各種形状、各種サイズ」を取りそろえております。 また使用時の注意点として「成型、インサート固定時に金型ピンを使用する場合（右イメージ） 」金型ピンとインサート内径の調整を行ってください。当社ではお客様よりインサート内径に指示がない場合、JISⅡ級に沿い制作しています。

●特徴

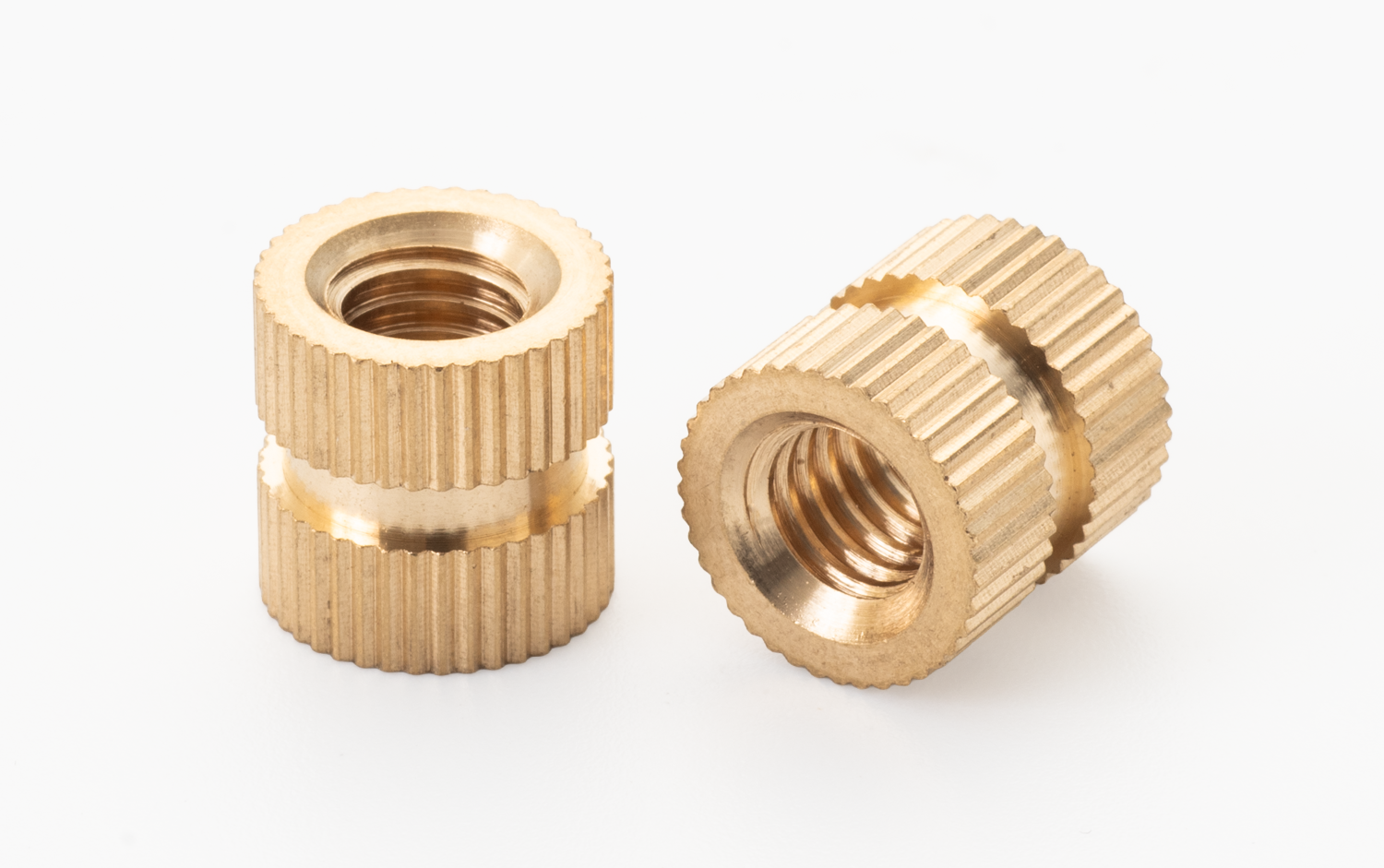

製品外径に「平目状のローレット」が切ってあり、「トルク、引張力」にバランスが取れています。

●形状

●「溝」形状を追加することで「引張力」を強化可能です。

●「貫通穴、止まり穴」を用意しています。

※アヤメ状のローレットタイプも取り扱っております。

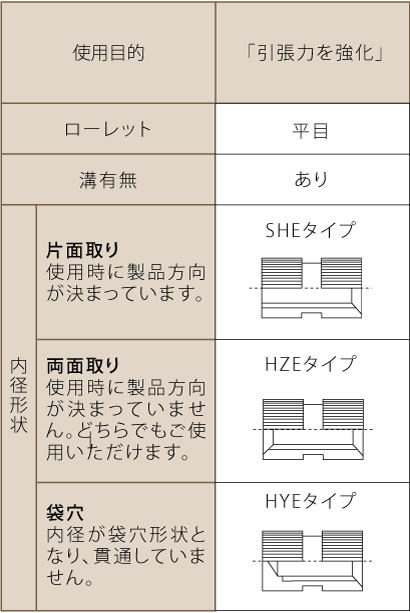

成型時インサートのタイプ

成型時インサートナット平目

袋穴形状のネジ有効について

ネジ有効部の長さは全長寸法に対して−３mm程度に
なりますが、 ネジサイズが大きくなるとネジ有効部の
長さは短くなりますのでご相談ください。

寸法表

HZE

M2×0.4
品番 外径 全長
HZE-203525 3.5 2.5
HZE-204045 4 4.5
HZE-204050 4 5

M2.5×0.45
品番 外径 全長
HZE-254045 4 4.5
HZE-254050 4 5

M2.6×0.45
品番 外径 全長
HZE-264030 4 3
HZE-265080 5 8

M3×0.5
品番 外径 全長
HZE-305040 5 4
HZE-305050 5 5
HZE-305060 5 6
HZE-305070 5 7
HZE-305080 5 8
HZE-305090 5 9
HZE-3050100 5 10
HZE-3050110 5 11
HZE-3050120 5 12
HZE-306040 6 4
HZE-306050 6 5
HZE-306060 6 6
HZE-306070 6 7
HZE-306080 6 8
HZE-306090 6 9
HZE-3060100 6 10
HZE-3060110 6 11
HZE-3060120 6 12

M4×0.7
品番 外径 全長
HZE-406040 6 4
HZE-406060 6 6
HZE-406070 6 7
HZE-406080 6 8
HZE-4060100 6 10
HZE-4060120 6 12
HZE-4060160 6 16
HZE-407040 7
HZE-407060 7 6
HZE-407070 7 7
HZE-407080 7 8
HZE-4070100 7 10
HZE-4070120 7 12
HZE-408040 8 4
HZE-408050 8 5
HZE-408060 8 6
HZE-408080 8 8
HZE-4080100 8 10
HZE-4080120 8 12

M5×0.8
品番 外径 全長
HZE-507050 7 5
HZE-507060 7 6
HZE-507070 7 7
HZE-507080 7 8
HZE-507090 7 9
HZE-5070100 7 10
HZE-5070120 7 12
HZE-5070130 7 13
HZE-5070140 7 14
HZE-508050 8 5
HZE-508060 8 6
HZE-508070 8 7
HZE-508080 8 8
HZE-508090 8 9
HZE-5080100 8 10
HZE-5080120 8 12
HZE-5080140 8 14
HZE-509050 9 5
HZE-509060 9 6
HZE-509070 9 7
HZE-509080 9 8
HZE-509090 9 9
HZE-5090100 9 10
HZE-5090120 9 12
HZE-5090140 9 14
HZE-5010060 10 6
HZE-5010080 10 8
HZE-50100100 10 10
HZE-50100120 10 12
HZE-50100140 10 14
HZE-50100160 10 16

M6×1.0
品番 外径 全長
HZE-608060 8 6
HZE-608080 8 8
HZE-6080100 8 10
HZE-6080120 8 12
HZE-6080140 8 14
HZE-6080160 8 16
HZE-6080200 8 20
HZE-609055 9 5.5
HZE-609060 9 6
HZE-609080 9 8
HZE-6090100 9 10
HZE-6090120 9 12
HZE-6090140 9 14
HZE-6090160 9 16
HZE-6090200 9 20
HZE-6010060 10 6
HZE-6010080 10 8
HZE-60100100 10 10
HZE-60100120 10 12
HZE-60100140 10 14
HZE-60100160 10 16
HZE-60100200 10 20

M8×1.25
品番 外径 全長
HZE-80130100 13 10
HZE-80130120 13 12
HZE-80130150 13 15
HZE-80130180 13 18
HZE-80130200 13 20

M10×1.5
品番 外径 全長
HZE-100160110 16 11
HZE-100200250 20 25

HYE

M2×0.4
品番 外径 全長
- - -
HYE-204045 4 4.5
HYE-204050 4 5

M2.5×0.45
品番 外径 全長
HYE-254045 4 4.5
HYE-254050 4 5

M2.6×0.45
品番 外径 全長
- - -
HYE-265080 5 8

M3×0.5
品番 外径 全長
- - -
HYE-305050 5 5
HYE-305060 5 6
HYE-305070 5 7
HYE-305080 5 8
HYE-305090 5 9
HYE-3050100 5 10
HYE-3050110 5 11
HYE-3050120 5 12
- - -
HYE-306050 6 5
HYE-306060 6 6
HYE-306070 6 7
HYE-306080 6 8
HYE-306090 6 9
HYE-3060100 6 10
HYE-3060110 6 11
HYE-3060120 6 12

M4×0.7
品番 外径 全長
- - -
HYE-406060 6 6
HYE-406070 6 7
HYE-406080 6 8
HYE-4060100 6 10
HYE-4060120 6 12
HYE-4060160 6 160
- - -
HYE-407060 7 6
HYE-407070 7 7
HYE-407080 7 8
HYE-4070100 7 10
HYE-4070120 7 12
- - -
HYE-408050 8 5
HYE-408060 8 6
HYE-408080 8 8
HYE-4080100 8 10
HYE-4080120 8 12

M5×0.8
品番 外径 全長
- - -
HYE-507060 7 6
HYE-507070 7 7
HYE-507080 7 8
HYE-507090 7 9
HYE-5070100 7 10
HYE-5070120 7 12
HYE-5070130 7 13
- - -
- - -
HYE-508060 8 6
HYE-508070 8 7
HYE-508080 8 8
HYE-508090 8 9
HYE-5080100 8 10
HYE-5080120 8 12
HYE-5080140 8 14
- - -
HYE-509060 9 6
HYE-509070 9 7
HYE-509080 9 8
HYE-509090 9 9
HYE-5090100 9 10
HYE-5090120 9 12
HYE-5090140 9 14
HYE-5010060 10 6
HYE-5010080 10 8
HYE-50100100 10 10
HYE-50100120 10 12
HYE-50100140 10 14
HYE-50100160 10 16

M6×1.0
品番 外径 全長
- - -
HYE-608080 8 8
HYE-6080100 8 10
HYE-6080120 8 12
HYE-6080140 8 14
HYE-6080160 8 16
HYE-6080200 8 20
- - -
- - -
HYE-609080 9 8
HYE-6090100 9 10
HYE-6090120 9 12
HYE-6090140 9 14
HYE-6090160 9 16
HYE-6090200 9 20
- - -
HYE-6010080 10 8
HYE-60100100 10 10
HYE-60100120 10 12
HYE-60100140 10 14
HYE-60100160 10 16
HYE-60100200 10 20

M8×1.25
品番 外径 全長
HYE-80130100 13 10
HYE-80130120 13 12
HYE-80130150 13 15
HYE-80130180 13 18
HYE-80130200 13 20

M10×1.5
品番 外径 全長
HYE-100160110 16 11
HYE-100200250 20 25

SHE

M2×0.4
品番 外径 全長
SHE-203525 3.5 2.5
SHE-204045 4 4.5
SHE-204050 4 5

M2.5×0.45
品番 外径 全長
SHE-254045 4 4.5
SHE-254050 4 5

M2.6×0.45
品番 外径 全長
SHE-264030 4 3
SHE-265080 5 8

M3×0.5
品番 外径 全長
SHE-305040 5 4
SHE-305050 5 5
SHE-305060 5 6
SHE-305070 5 7
SHE-305080 5 8
SHE-305090 5 9
SHE-3050100 5 10
SHE-3050110 5 11
SHE-3050120 5 12
SHE-306040 6 4
SHE-306050 6 5
SHE-306060 6 6
SHE-306070 6 7
SHE-306080 6 8
SHE-306090 6 9
SHE-3060100 6 10
SHE-3060110 6 11
SHE-3060120 6 12

M4×0.7
品番 外径 全長
SHE-406040 6 4
SHE-406060 6 6
SHE-406070 6 7
SHE-406080 6 8
SHE-4060100 6 10
SHE-4060120 6 12
SHE-4060160 6 160
SHE-407040 7 4
SHE-407060 7 6
SHE-407070 7 7
SHE-407080 7 8
SHE-4070100 7 10
SHE-4070120 7 12
SHE-408040 8 4
SHE-408050 8 5
SHE-408060 8 6
SHE-408080 8 8
SHE-4080100 8 10
SHE-4080120 8 12

M5×0.8
品番 外径 全長
SHE-507050 7 5
SHE-507060 7 6
SHE-507070 7 7
SHE-507080 7 8
SHE-507090 7 9
SHE-5070100 7 10
SHE-5070120 7 12
SHE-5070130 7 13
SHE-5070140 7 14
SHE-508050 8 5
SHE-508060 8 6
SHE-508070 8 7
SHE-508080 8 8
SHE-508090 8 9
SHE-5080100 8 10
SHE-5080120 8 12
SHE-5080140 8 14
SHE-509050 9 5
SHE-509060 9 6
SHE-509070 9 7
SHE-509080 9 8
SHE-509090 9 9
SHE-5090100 9 10
SHE-5090120 9 12
SHE-5090140 9 14
SHE-5010060 10 6
SHE-5010080 10 8
SHE-50100100 10 10
SHE-50100120 10 12
SHE-50100140 10 14
SHE-50100160 10 16

M6×1.0
品番 外径 全長
SHE-608060 8 6
SHE-608080 8 8
SHE-6080100 8 10
SHE-6080120 8 12
SHE-6080140 8 14
SHE-6080160 8 16
SHE-6080200 8 20
SHE-609055 9 5.5
SHE-609060 9 6
SHE-609080 9 8
SHE-6090100 9 10
SHE-6090120 9 12
SHE-6090140 9 14
SHE-6090160 9 16
SHE-6090200 9 20
SHE-6010060 10 6
SHE-6010080 10 8
SHE-60100100 10 10
SHE-60100120 10 12
SHE-60100140 10 14
SHE-60100160 10 16
SHE-60100200 10 20

M8×1.25
品番 外径 全長
SHE-80130100 13 10
SHE-80130120 13 12
SHE-80130150 13 15
SHE-80130180 13 18
SHE-80130200 13 20

M10×1.5
品番 外径 全長
SHE-100160110 16 11
SHE-100200250 20 25
