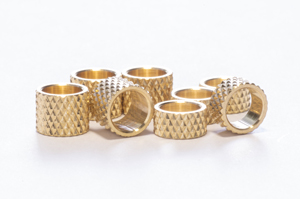

ビットインサート

●特徴

成形した樹脂をボルト等で固定する際、樹脂が割れてしまわないよう保護するため、成形時にカラーを入れて使用します。

●材質

黄銅(鉄・ステンレスも対応可能)

●適合樹脂

熱硬化性・熱可塑性

●使用方法

成型時使用 成型時インサート加工動画

使用上の注意

インサートの入る個所の形状については色々なことが考えられますので必ずテストをしてから決定してください。

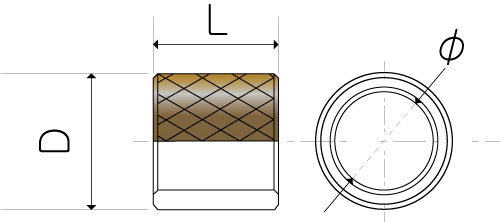

●寸法表

CRTX(同時成形カラー)

M3用
φ D
品番 ±0.1 +0.05 -0.15 ±0.05
CRTX-305020 φ3.2 φ5.0 2.0
CRTX-305025 2.5
CRTX-305030 3.0
CRTX-305035 3.5
CRTX-305040 4.0
CRTX-305045 4.5
CRTX-305050 5.0
CRTX-305055 5.5
CRTX-305060 6.0
CRTX-305065 6.5
CRTX-305070 7.0
CRTX-305075 7.5
CRTX-305080 8.0
CRTX-305085 8.5
CRTX-305090 9.0
CRTX-305095 9.5
CRTX-3050100 10.0



M4用
φ D
品番 ±0.1 +0.05 -0.15 ±0.05
CRTX-406020 φ4.3 φ6.0 2.0
CRTX-406025 2.5
CRTX-406030 3.0
CRTX-406035 3.5
CRTX-406040 4.0
CRTX-406045 4.5
CRTX-406050 5.0
CRTX-406055 5.5
CRTX-406060 6.0
CRTX-406065 6.5
CRTX-406070 7.0
CRTX-406075 7.5
CRTX-406080 8.0
CRTX-406085 8.5
CRTX-406090 9.0
CRTX-406095 9.5
CRTX-406100 10.0



M5用
φ D
品番 ±0.1 +0.05 -0.15 ±0.05
CRTX-507020 φ5.3 φ7.0 2.0
CRTX-507025 2.5
CRTX-507030 3.0
CRTX-507035 3.5
CRTX-507040 4.0
CRTX-507045 4.5
CRTX-507050 5.0
CRTX-507055 5.5
CRTX-507060 6.0
CRTX-507065 6.5
CRTX-507070 7.0
CRTX-507075 7.5
CRTX-507080 8.0
CRTX-507085 8.5
CRTX-507090 9.0
CRTX-507095 9.5
CRTX-507100 10.0



M6用
φ D
品番 ±0.1 +0.05 -0.15 ±0.05
CRTX-608020 φ6.3 φ8.0 2.0
CRTX-608025 2.5
CRTX-608030 3.0
CRTX-608035 3.5
CRTX-608040 4.0
CRTX-608045 4.5
CRTX-608050 5.0
CRTX-608055 5.5
CRTX-608060 6.0
CRTX-608065 6.5
CRTX-608070 7.0
CRTX-608075 7.5
CRTX-608080 8.0
CRTX-608085 8.5
CRTX-608090 9.0
CRTX-608095 9.5
CRTX-608100 10.0
